Beschreibung
- Hohlwanddosen zur Schirmung niederfrequenter elektrischer Wechselfelder
- Spezial Metall-Vakuum-Beschichtung
- normgerechter Geräteschraubenabstand
- Montage mit Schraub- oder Spreizbefestigung
- Potentialanschlußdraht 1,5 mm² (CU, massiv, starr)

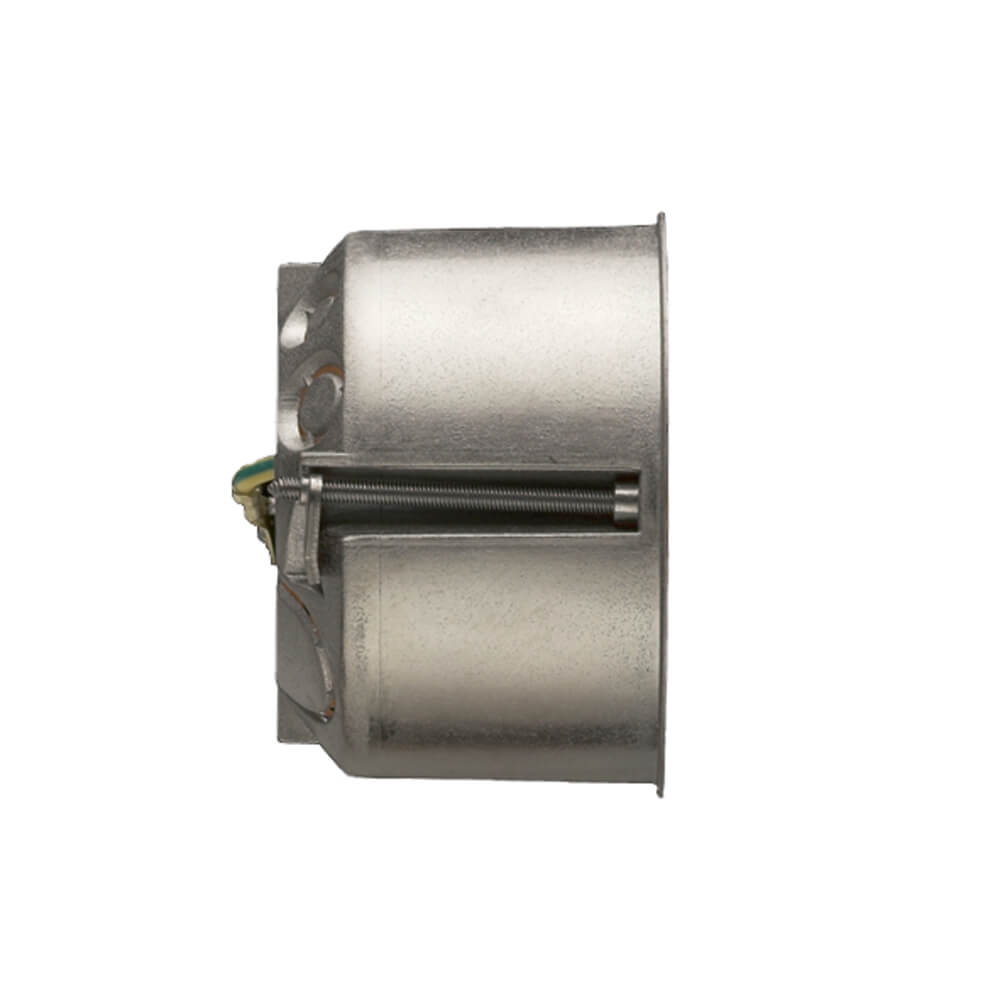

Die geschirmte Hohlwanddose HWSD65 (flach) ist eine speziell Metall- Vakuum- beschichtete Hohlwanddose zur Reduzierung von niederfrequenten elektrischen Wechselfeldern. Die Metallbeschichtung befindet sich außen auf der Dose und ist mit einem vernieteten 1,5 mm² Potentialausgleichsdraht versehen. Dieser wird mit transparenten Dosenklemmen (DK5 oder DK7) bis zur Funktionspotentialausgleichs- Klemmschiene verbunden.
Die geschirmte Hohlwanddose HWSD65 (flach) wird vorzugsweise zum Nachrüsten von bestehenden herkömmlichen Hohlwanddosen oder im Neubau in Verbindung geschirmter Installationskabel verwendet. Besonders sinnvoll in sensiblen Bereichen wie Schlafzimmer, Kinderzimmer, Computer- Serverräumen oder Krankenhäusern.
Die geschirmte Unterputzdose HWSD65 (flach) wird auch häufig zur Ergänzung einer Hochfrequenz schirmenden Maßnahme herangezogen, um im Bereich der Steckdosen und Schalter potentielle Lücken in der Schirmfläche zu vermeiden. Um luftdichte Wände in Ihrer Funktion aufrecht zu erhalten, können Winddichteinsätze als optionales Zubehör verwendet werden.
Technische Daten
Farbe |
weiß / silber |
Tiefe |
47 mm (flache Ausführung) |
Zusammensetzung |
Kunstoff (PS) |
Schirmdämpfung max. in dB |
(erdungsabhängig) |
Schirmdämpfung max. in dB |
> 99 % (erdungsabhängig) |
Weitere Informationen zum Einbinden der Dose in den Funktionspotentialausgleich finden Sie im Flyer "Funktionspotentialausgleich" (Kooperationsprojekt der Firma Danell, Firma Biologa und Herrn Martin Schauer (Von der Handwerkskammer für Unterfranken öffentlich bestellter und vereidigter Sachverständiger im Elektrotechniker-Handwerk und für elektrische, magnetische und elektromagnetische Felder) |
|
Durchmesser |
Ø 68 mm |
Plattenstärke |
7 - 35 mm |
Schirmbeidraht |
Cu, 1,5 mm², massiv (transparent) |
Schirmung |
Spezial- Vakuum- Metall- Beschichtung |
Schraubenabstand |
60 mm |
Stutzenabstand |
71 mm |
Stutzendetails |
Ausbrechöffnung bis Größe 16 |
Anwendungsbereich |
1. Schlaf- und Kinderzimmer |
Anwendungsbeispiel |
Vorzugsweise in den Bereichen einzusetzen in denen eine geschirmte Elektroinstallation geplant ist. Die Dose vermindert zusätzlich entstehende Wechselfelder dort wo das geschirmte Kabel aufhört! Biologa empfiehlt den Einbau geschirmter Dosen zusätzlich zu geschirmten Kabeln unbedingt als ergänzende Schirmmaßnahme. |
Lieferumfang |
1. Dose mit Geräteschrauben |
Gewährleistung |
Die Gewährleitung für dieses Produkt bei sachgerechter Behandlung liegt bei den üblichen 2 Jahren (§434 BGB + §446 BGB) |
