Doppelt kaschiertes stabiles Vlies für redundanteHigh-End Abschirmungen. Hoch wasserdampfdurchlässig. 123 dB. ImInnenbereich. Breite 90 cm.
Eigenschaften
A300-HEMP ist ein stabiles Vlies, das zweiseitigmit einer dicken mikrogenadelten Aluminiumfolie kaschiert ist. Das dientder Redundanz und der Materialdicke, um die Militärnorm MIL-STD-188-125zu erreichen. Dieser Militärstandard zum Schutz vor sehr starkenelektromagnetischen Impulsen (High Altitude Electromagnetic Pulse = HEMP)dient dem Schutz kritischer Einrichtungen der Infrastruktur. Der Standardbeinhaltet nicht nur eine Mindestabschirmung hochfrequenter Felder, sondernauch magnetischer Felder ab 1 kHz. Bei uns im Haus in Deutschlandproduziert.
Durch die Mikronadelung mit 400.000 kleinsten Löchern proQuadratmeter ist das Material hoch wasserdampfdurchlässig. DieMikrolöcher sind so klein gewählt, dass sie auf die Schirmdämpfung vonsensationellen 123 dB keinen Einfluss haben. Die hoheWasserdampfdurchlässigkeit ist ein Novum, da für MIL-STD-188-125 normalerweisezwei sehr dicke Aluminiumfolien übereinander verklebt werden.
Anwendung
Um die Anforderungen von MIL-STD-188-125 zu erreichen, musszweilagig gearbeitet werden, der Testreport von EMCC DR. RASEK bezieht sich aufzweilagige Verarbeitung. Unser A300-HEMP ist für professionelleVerarbeiter eine solide Basis für ein Komplettabschirmkonzept nachMIL-STD-188-125, in dem es viele Details zu beachten gibt: Überlappungen,Türen, Fenster, Kabel, Lüftung, usw. Für alle Abschirmprojekte die den niederfrequentenmagnetischen Anteil nicht berücksichtigen müssen, ist eine einmaligeVerarbeitung völlig ausreichend, da bereits einlagig Redundanz gegeben ist.
Technische Daten
- Breite: 90 cm

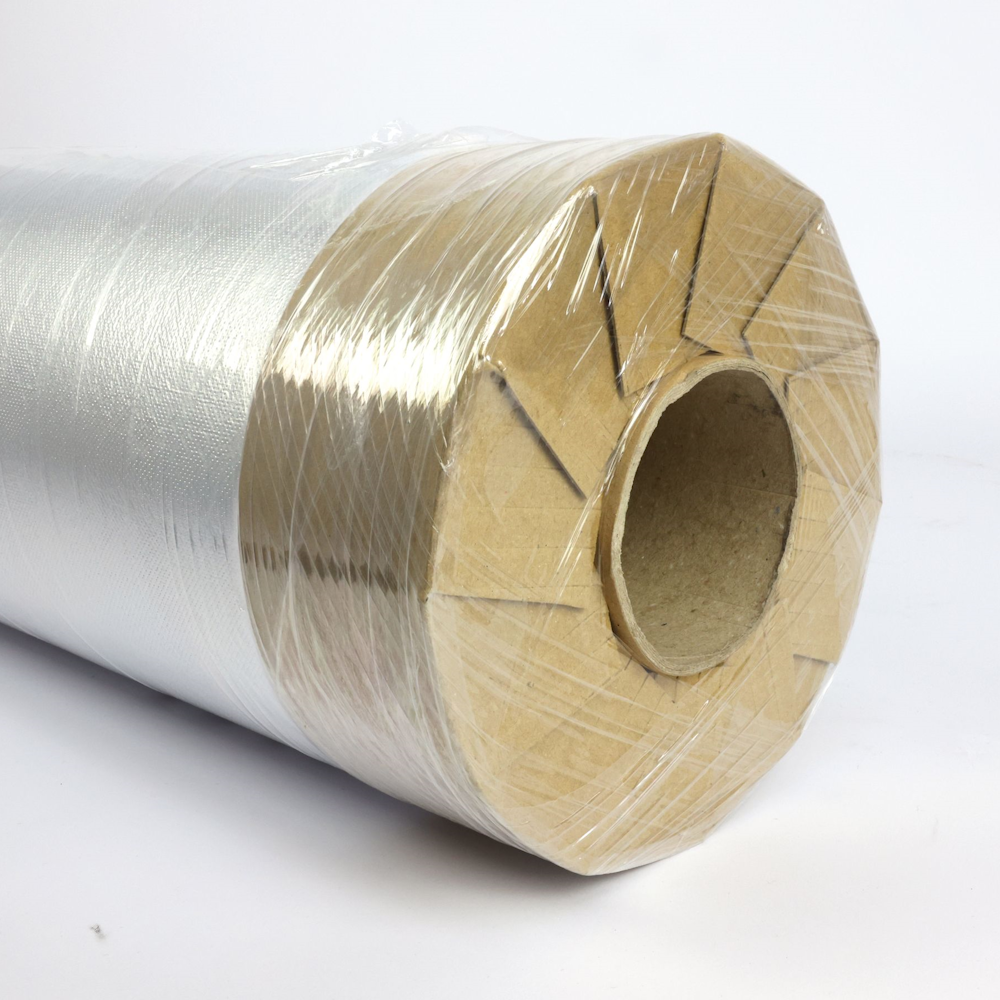

- Länge: Meterware / 50 m Rolle
- Schirmdämpfung: 123 dB
- sd-Wert: 0,024 m = sehr hoch wasserdampfdurchlässig
- Flächengewicht: 300 g/m² / Dicke: 0,4 mm
- Farbe: Silber / Silber
- Zugfestigkeit: 4400 (quer) - 6800 (längs) N/m
- Korrosionsbeständigkeit: Entspricht der von Aluminium
- Materialien: Aluminium, Zellstoff (FSC, EUTR), Polyesterfasern (OEKO-TEX® certified), Klebepulver (OEKO-TEX® certified)
Verarbeitung
Untergrund: Saugfähige und kreidende Untergründemüssen mit unserer GrundierungGK5 vorbehandelt werden. Verkleben: Auf den Aluminiumseitenhaftet kein Cellulossekleber, wir empfehlen unseren HaftkleberPSA, der eine selbstklebende Oberfläche erzeugt (sehr gute Haftung beiNass- oder Trockenverlegung). Überlappung: Die Bahnen müssen 5 cmüberlappend verklebt werden. Die Bahnkanten sind zusätzlich mit unseremAbschirmband HNX50/ HNX100 abzudichten.Kontaktmaterialien: Durch die Aluminiumschicht muss bei allendirekten Kontaktmaterialien beim Verarbeiten auf einen neutralen pH-Wert von pH4-9 geachtet werden.
Erdung
Dieses Produkt mit elektrisch leitfähiger Oberfläche mussdurch eine Einbindung in den Funktionspotentialausgleich (FPA) geerdet werden.Passende Komponenten finden Sie unter "Erdung".
Abschirmung nach MIL-STD-188-125

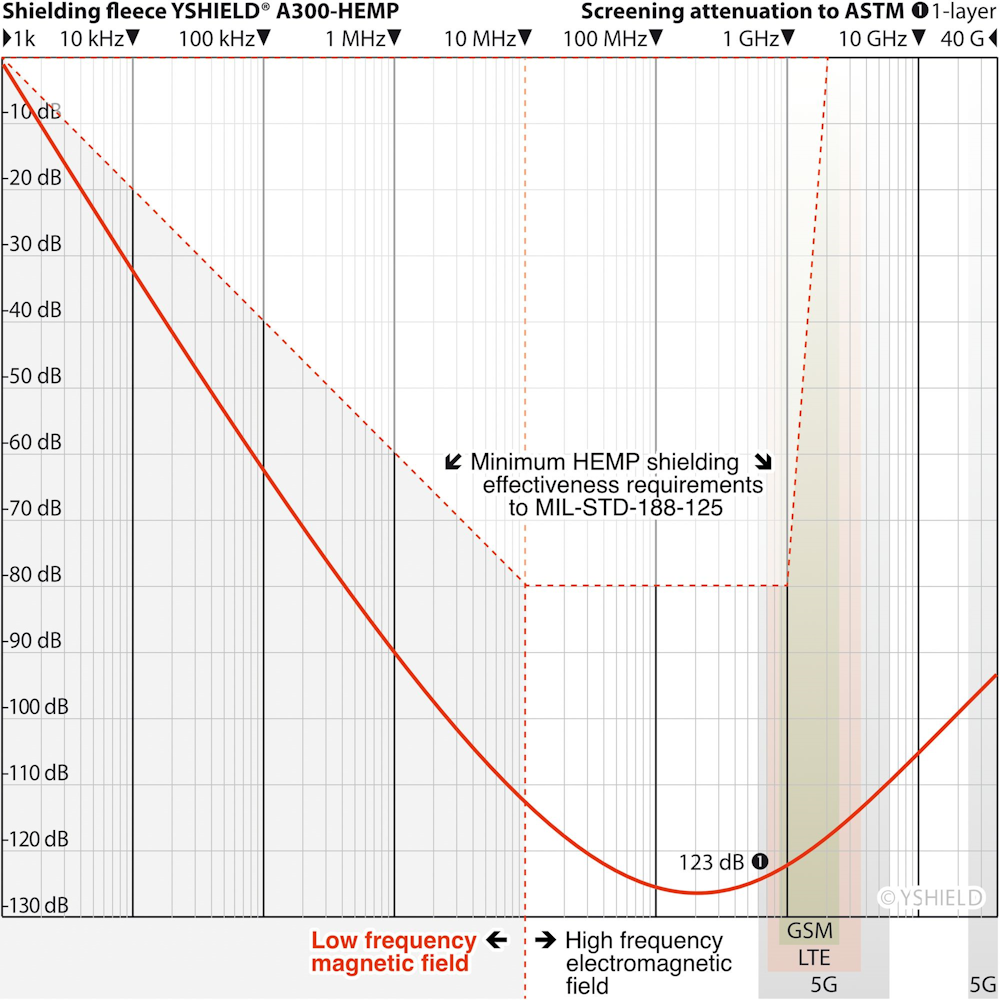

Die Konformität dieses Produkt mit MIL-STD-188-125 wurde vondem akkreditierten Labor EMCC DR. RASEK geprüft. Dieses Produkt erfüllt dieMindestabschirmung magnetischer Felder von 10 kHz bis 10 MHz undhochfrequenter Felder von 10 MHz bis 1 GHz. Darüber hinaus wurden diehochfrequenten Felder von 1 GHz bis 40 GHz nach ASTM D4935-10 ermittelt.
Prüfbericht & Gutachten der Schirmdämpfung bis 40 GHz
Schon vor vielen Jahren haben wir in ein eigenesprofessionelles EMV-Labor investiert. Darin erstellen wir nicht nurunsere Prüfberichte, sondern prüfen täglich jede Charge. Zusätzlich lassen wiralle Produkte von einem unabhängigen renommierten Sachverständigenüberprüfen. Doppelt geprüft für doppelte Sicherheit. Prüfbericht undGutachten finden Sie oben bei den Downloads.
